上海标日水泵多级离心泵检修时应注意的几点
    多级泵主要由定子、转子、轴承和轴封四大部分组成:
  1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成,有拉紧螺栓将各段夹紧,构成工作室。 D 型泵一般水平吸入,垂直向上吐出;用于是油田注水时,泵进出口均垂直向上。 DG 型多级泵出、入口均垂直向上。
  2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。
  3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成,轴承用油脂或稀油润滑。
  4、多级泵轴封采用软填料密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。 D 型水封水来源于泵内的压力水。 DG 型泵水封水来源于外部供水。

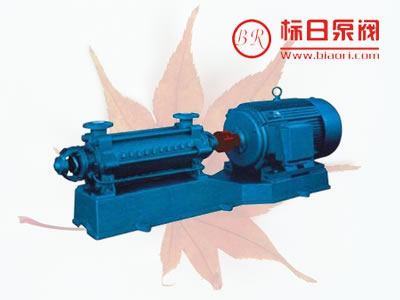

  5、多级泵转动泵通过弹性联轴器由原动机直接驱动。从原动机端看泵,泵为顺时针方向旋转 D 、 DG 型泵是卧式单吸多级节段式离心泵。供输送清水(含杂质量小于 1% ,颗粒度小于 0.1mm )或物理化学性质类似于水的其它液体。 D型泵输送介质温度小于 80℃ ,适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性,泵采用不同的材质。 DG型泵输送介质温度小于 105℃ ,适用于各种锅炉给水。

    多级泵的检修如果有条件的话,最好先看一遍制造厂的维护说明书及总装配图,看看有哪些特殊的地方需要注意。

    一、解体时:
    1、拆止推轴承前应利用百分表测量出平衡盘间隙,并做好记录;
    2、多级泵解体时必须将各零件按原装配顺序做好记号,以免回装时混乱、装错;
    3、不便于做记号的小件(比如键)可与同级的叶轮或导叶(中段)等放在一起。
    4、解体时可直观感觉一下是否有不正常的零件,比如配合松动等。
    二、零件检修:
    1、目测各零件表面是否正常,各配合面必须无磕碰划伤、无锈蚀等;
    2、用量具实测关键配合部位公差是否合格;
    3、量叶轮密封环、壳体密封环、导叶密封环、级间轴套等处的间隙是否在允差范围内,磨损过大的需要更换;
    4、检查轴承是否完好;
    5、所有密封圈、密封垫最好都换新的;
    三、回装:
    1、先将转子装好,重新进行动平衡试验;
    2、按拆的相反顺序回装各零件,回装时注意再次量各密封环处间隙值,确保无误;
    3、装平衡盘之前应测量转子总串量;
    4、装上平衡盘后,测量转子半串量。
    5、与制造厂总装配图上要求的总串量及半串量对照,应基本符合图纸要求。一般情况下半串量大约是总串量的一半左右。
    6、均匀地紧好各主螺栓,注意应对角进行;
    7、在轴上吸一块百分表,旋转轴对平衡盘进行打表,允差按图纸要求,一般不得超过0.06;
    8、装止推轴承时应注意调整平衡盘的间隙,应利用轴承前的调整环将平衡盘间隙调整至图纸要求。
