一、产品概述:

    标日牌QW型系列排污泵具有节能效果显著,防缠绕、无堵塞、自动安装和自动控制等特点,在排送固体颗粒和长纤维拉圾方面,具有独特功效。可安装于小而简单的泵站中,能够隐蔽于地下而不引起任何障碍,它可以快速而简易地沿着导杆下放至液体中,使用灵活,装拆方便,可根据用户要求进行水位自动控制,并备有自动保护装置及电控柜。

二、泵送介质(<60℃):

1、城市污水、工业污水、废水、混水。
2、地表水、原水(含有固体和纤维物质的河水)。
3、未经处理的泥浆水、活性沉积物、工业积物。
4、净水。

三、应用领域:

1、建筑、沟渠、堤坝、坑道及土地排水。
2、原水、混水、自然污水、泥浆水的抽排。
3、污水沉积物、再循环流体及垃圾的处理的抽取。
4、露天采矿中的抽水、灌溉及排水、表面处理、水源保护、水位控制。



四、上海标日泵阀制造有限公司QW型无堵塞排污泵参数:

型号
口径(mm)
流量(m3/h)
扬程
(m)
转速
(r/min)
功率
(kw)
   25 - 8 - 22 - 1.1
25
8
22
2825
1.1
   32 - 12 - 15 - 1.1
32
12
15
2825
1.1
   40 - 15 - 15 - 1.5
40
15
15
2840
1.5
   40 - 15 - 30 - 2.2
40
15
30
2840
2.2
   50 - 20 - 7 - 0.75
50
20
7
1390
0.75
   50 - 10 - 10 - 0.75
50
10
10
1390
0.75
   50 - 20 - 15 - 1.5
50
20
15
2840
1.5
   50 - 15 - 25 - 2.2
50
15
25
2840
2.2
   50 - 18 - 30 - 3
50
18
30
2880
3
   50 - 25 - 32 - 5.5
50
25
32
2900
5.5
   50 - 20 - 40 - 7.5
50
20
40
2900
7.5
   65 - 25 - 15 - 2.2
65
25
15
2840
2.2
   65 - 37 - 13 - 3
65
37
13
2880
3
   65 - 25 - 30 - 4
65
25
30
2890
4
   60 - 30 - 40 - 7.5
65
30
40
2900
7.5
   65 - 35 - 50 - 11
65
35
50
2930
11
   65 - 35 - 60 - 15
65
35
60
2930
15
   80 - 40 - 7 - 2.2
80
40
7
1420
2.2
   80 - 43 - 13 - 3
80
43
13
2880
3
   80 - 40 - 15 - 4
80
40
15
2890
4
   80 - 65 - 25 - 7.5
80
65
25
2900
7.5
   100 - 80 - 10 - 4
100
80
10
1440
4
   100 - 110 - 10 - 5.5
100
110
10
1440
5.5
   100 - 100 - 15 - 7.5
100
100
15
1440
7.5
   100 - 85 - 20 - 7.5
100
85
20
1440
7.5
   100 - 100 - 25 - 11
100
100
25
1460
11
   100 - 100 - 30 - 15
100
100
30
1460
15
   100 - 100 - 35 - 18.5
100
100
35
1470
18.5
   125 - 130 - 15 - 11
125
130
15
1460
11
   125 - 130 - 20 - 15
125
130
20
1460
15
   150 - 145 - 9 - 7.35
150
145
9
1440
7.35
   150 - 180 - 15 - 15
150
180
15
1460
15
   150 - 180 - 20 - 18.5
150
180
20
1470
18.5
   150 - 180 - 25 - 22
150
180
25
1470
22
   150 - 130 - 30 - 22
150
130
30
1470
22
   150 - 180 - 30 - 30
150
180
30
1470
30
   150 - 200 - 30 - 37
150
200
30
1480
37
   200 - 300 - 7 - 11
200
300
7
970
11
   200 - 250 - 11 - 15
200
250
11
970
15
   200 - 400 - 10 - 22
200
400
10
1470
22
   200 - 400 - 13 - 30
200
400
13
1470
30
   200 - 250 - 15 - 18.5
200
250
15
1470
18.5
   200 - 300 - 15 - 22
200
300
15
1470
22
   200 - 350 - 22 - 30
200
250
22
1470
30
   200 - 350 - 25 - 37
200
350
25
1480
37
   200 - 400 - 30 - 45
200
400
30
1480
45
   200 - 350 - 40 - 75
200
350
40
980
75
   250 - 600 - 9 - 30
250
600
9
980
30
   250 - 600 - 12 - 37
250
600
12
1480
37
   250 - 600 - 15 - 45
250
600
15
1480
45
   250 - 600 - 20 - 55
250
600
20
1480
55

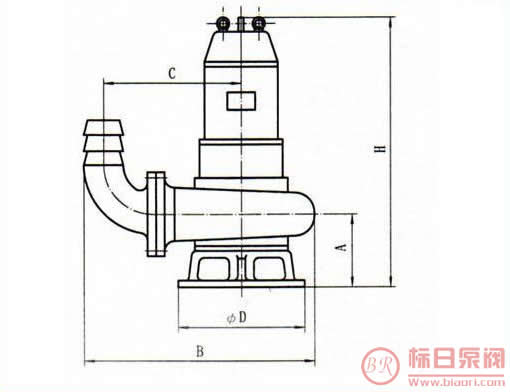

五、标日牌QW型移动式潜水排污泵外形尺寸图:



型号
A
B
C
D
H
25QW8-22-1.1
110
305
195
190
410
32QW12-15-1.1
110
305
195
190
410
40QW15-15-1.5
120
340
215
240
600
40QW15-30-2.2
120
340
215
240
600
50QW20-7-0.75
125
370
225
240
550
50QW10-10-0.75
125
370
225
240
550
50QW20-15-1.5
120
345
215
240
600
50QW15-25-2.2
120
345
215
240
600
50QW18-30-3.0
125
370
225
240
630
50QW25-32-5.5
155
410
255
310
730
50QW20-40-7.5
155
410
255
240
730
65QW25-15-2.2
125
410
260
240
610
65QW37-13-3.0
125
410
260
240
630
65QW25-30-4.0
125
420
270
240
680
65QW30-40-7.5
155
450
290
310
730
65QW35-50-11
165
460
290
350
920
65QW35-60-15
165
460
290
350
920
80QW40-7-2.2
165
490
325
310
700
80QW43-13-3.0
165
445
295
310
740
80QW40-15-4.0
165
445
295
310
800
80QW65-25-7.5
165
490
325
310
770
100QW80-10-4.0
175
620
420
350
800
100QW110-10-5.5
185
650
420
350
800
100QW100-15-7.5
185
650
420
350
800
100QW85-20-7.5
185
650
420
350
800
100QW100-25-11
210
710
450
420
960
100QW100-30-15
225
740
485
420
950
100QW100-35-18.5
225
740
485
470
1000
125QW130-15-11
225
740
470
420
960
125QW130-20-15
225
740
470
420
960
150QW145-9-7.5
225
770
480
420
850
150QW180-15-15
225
780
480
470
960
150QW180-20-18.5
225
780
480
470
1020
150QW180-25-22
225
780
480
470
1020
150QW130-30-22
250
860
520
470
1180
150QW180-30-30
250
860
520
540
1230
150QW200-30-37
250
860
520
540
1300
200QW300-7-11
275
900
560
540
1130
200QW250-11-15
275
900
560
540
1130
200QW400-10-22
275
900
560
540
1200
200QW400-13-30
275
900
560
540
1250
200QW250-15-18.5
275
900
560
540
1200
200QW300-15-22
275
900
560
540
1200
200QW250-22-30
275
900
560
540
1250
200QW350-25-37
275
900
560
540
1350
200QW400-30-55
290
920
580
540
1400
250QW600-9-30
320
1100
650
540
1650
250QW600-12-37
320
1100
650
540
1650
250QW600-15-45
320
1080
650
540
1650
250QW600-20-55
320
1080
650
540
1650
250QW600-25-75
320
1100
650
540
1650
250QW800-12-45
320
1080
650
540
1650
300QW500-15-45
400
1200
800
600
2040
300QW800-15-55
400
1200
800
600
2040
300QW600-20-55
400
1200
800
600
2050
300QW800-20-75
400
1200
800
600
2100
300QW950-20-90
400
1200
800
600
2200
300QW1000-25-110
400
1200
800
600
2200
350QW1100-10-55
450
1350
950
600
1950
350QW1500-15-90
450
1350
950
600
2160
350QW1200-18-90
450
1350
950
600
2160
350QW1100-28-132
450
1350
950
600
2500
350QW1000-36-160
450
1350
950
600
2600
400QW1500-10-75
510
1480
1100
700
2100
400QW2000-15-132
510
1480
1100
700
2500
400QW1700-22-160
510
1480
1100
700
2600
400QW1500-26-160
510
1480
1100
700
2620
400QW1700-30-200
510
1480
1100
700
2550
400QW1800-32-250
510
1480
1100
700
2860
