一、产品概述：
标日牌JMZ、FMZ型离心酒泵是按照用户新要求，采用新型机械密封组装，安装防爆，长年不漏，适合输送-35～+120℃的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等，（超过40℃吸程将明显降低）。本泵具有结构紧凑、操作简便、体积小、重量轻、性能稳定、不用底阀、起动是不需引灌等特点。该泵更换3～4个零件后便可用于输送浓浆、酸、碱、盐等液体。此泵性能范围：流量为3M3/h～190M3/h，扬程为22m～60m，口径为：25mm～150mm。
二、泵的结构说明：
1、泵的主要零件有：泵体、叶轮、泵轴、机械密封、悬架等。
2、泵的旋转方面，从进口方面看为逆时针方面。
3、泵的安装形式：有固定和移动式。固定式泵进出口一般用法兰式；移动式泵进出口一般用束节式。
三、上海标日泵阀制造有限公司JMZ系列自吸酒泵参数：
|
输送酒类、饮料、汽油、乳品的型号 |
主要性能参数 |
输送酸、碱、浓浆及高温液体的型号 |
配套功率
(KW) |
|
进口
mm |
出口
mm |
流量
m3/h |
扬程
m |
吸程
m |
转速
r/min |
|
25JMZ-22 |
25 |
25 |
3 |
22 |
5 |
2960 |
25FMZ-22 |
1.1 |
|
25JMZ-30 |
25 |
25 |
3 |
30 |
6 |
2960 |
25FMZ-30 |
1.5 |
|
40JMZ-22 |
40 |
25 |
6 |
22 |
5 |
2960 |
40FMZ-22 |
1.5 |
|
40JMZ-30 |
40 |
25 |
6 |
20 |
6 |
2960 |
40FMZ-30 |
2.2 |
|
40JMZ-40 |
40 |
25 |
6 |
40 |
6 |
2960 |
40FMZ-40 |
3 |
|
50JMZ-22 |
50 |
40 |
12 |
22 |
5 |
2960 |
50FMZ-22 |
2.2 |
|
50JMZ-30T |
50 |
50 |
20 |
30 |
6 |
2960 |
50FMZ-30T |
4 |
|
50JMZ-40 |
50 |
40 |
12 |
40 |
6 |
2960 |
50FMZ-40 |
4 |
|
65JMZ-22 |
65 |
50 |
24 |
22 |
5 |
2960 |
65FMZ-22 |
4 |
|
65JMZ-30T |
65 |
65 |
30 |
30 |
6 |
2960 |
65FMZ-30T |
5.5 |
|
80JMZ-22 |
80 |
65 |
48 |
22 |
5 |
2960 |
80FMZ-22 |
5.5 |
|
80JMZ-30 |
80 |
65 |
48 |
30 |
5 |
2960 |
80FMZ-30 |
7.5 |
|
100JMZ-22 |
100 |
80 |
80 |
22 |
5 |
2900 |
100FMZ-22 |
11 |
|
100JMZ-30 |
100 |
80 |
100 |
30 |
5 |
2900 |
100FMZ-30 |
15 |
|
150JMZ-22 |
150 |
125 |
160 |
22 |
5 |
2900 |
150FMZ-22 |
15 |
|
150JMZ-30 |
150 |
125 |
160 |
30 |
5 |
2900 |
150FMZ-22 |
15 |
|
150JMZ-30 |
150 |
125 |
160 |
30 |
5 |
2900 |
150FMZ-30 |
22 |
|
200JMZ-22 |
200 |
150 |
200 |
22 |
5 |
1450 |
200FMZ-22 |
18.5 |
|
200JMZ-30 |
200 |
150 |
200 |
30 |
5 |
1450 |
200FMZ-30 |
30 |

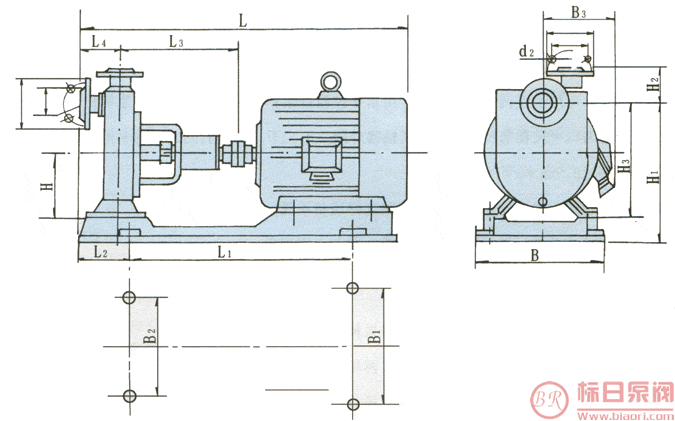

四、JMZ型不锈钢自吸泵(酒泵外形安装尺寸图：

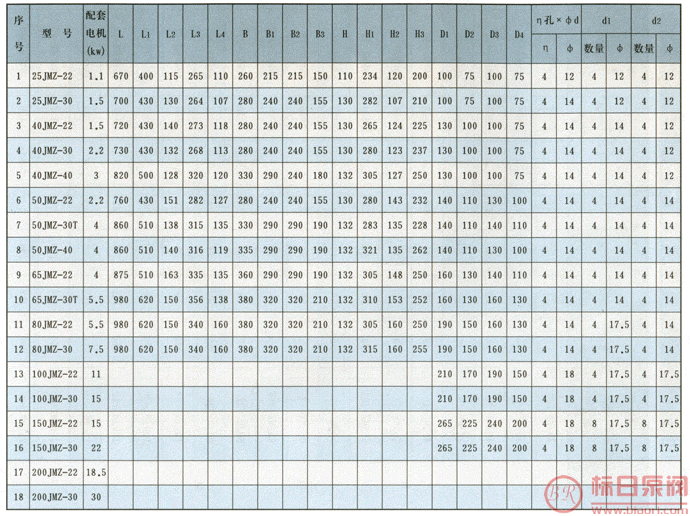

五、JMZ型不锈钢自吸泵(酒泵外形安装尺寸表：
