一、产品概述：

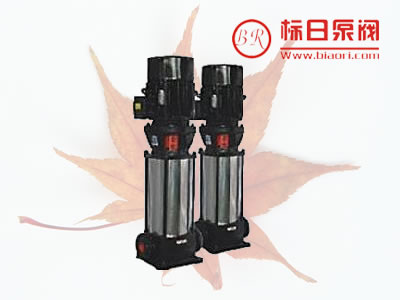

    标日牌GDL型多级管道离心泵是我公司在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据JB/TQ6435-92标准设计制造的新一代产品。
本型泵采用立式节段式外加不锈钢壳体结构,使得泵的进出口位于同一水平线上且口径相同,能象阀门一样安装于管路之中,它同时集中了多级泵之高压,立式泵之占地面积小及管道泵之安装方便的优点,同时由于采用了优秀的水力模型,所以还具有高效节能,运行平稳等优点,且轴封采用耐磨机械密封,无泄漏使用寿命长。
为了能更好地满足用户的要求,本单位还开发了出水口位于上部的GDLS型,其进出口可以不同的相对位置(0°、90°、180°)安装,使用极为方便。
为了使用户能更加安全、可靠的使用该型泵,本单位特别研制了便拆式结构型,它除拥育GDL、GDLS的一切优点外,更为您更换机械密封等易损件提供了更加充便,快捷、省力的途径,使本型泵更无忧运行与维护。



二、应用范围：

本型泵主要适用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。



三、工作条件：

1.本型泵可输送清水或物理化学性质类似于清水的液体;
2.液体温度:一15℃~+120℃;
3.工作压力:最大工作压力<2.5MPa,即系统压力=入口压力十闭阀工作时的压力<2.5MPa;
4.周围环境的温度应低于40℃,相对湿度不超过95%;
5.输送含腐蚀性介质及热液体时,请于订货时提出,以便采用特殊材质满足使用要求。



四、上海标日泵阀制造有限公司GDL型立式多级管道泵参数：

型     号
流量
(m3/h)
扬程
(m)
吸程
(m)
电机功率
(KW)
25GDL2-12×3
2
36
7.5
1.1
25GDL2-12×4
2
48
7.5
1.1
25GDL2-12×5
2
60
7.5
1.5
25GDL2-12×6
2
72
7.5
1.5
25GDL2-12×7
2
84
7.5
2.2
25GDL2-12×8
2
96
7.5
2.2
25GDL2-12×9
2
108
7.5
2.2
25GDL2-12×10
2
120
7.5
3
25GDL2-12×11
2
132
7.5
3
25GDL2-12×12
2
144
7.5
3
25GDL4-1×3
4
33
7.5
1.1
25GDL4-1×4
4
44
7.5
1.5
25GDL4-1×5
4
55
7.5
2.2
25GDL4-1×6
4
66
7.5
2.2
25GDL4-1×7
4
77
7.5
3
25GDL4-1×8
4
88
7.5
3
25GDL4-1×9
4
99
7.5
3
25GDL4-1×10
4
110
7.5
4
25GDL4-1×11
4
121
7.5
4
25GDL4-1×12
4
132
7.5
4
40GDL6-12×3
6
36
7.5
1.5
40GDL6-12×4
6
48
7.5
2.2
40GDL6-12×5
6
60
7.5
2.2
40GDL6-12×6
6
72
7.5
3
40GDL6-12×7
6
84
7.5
3
40GDL6-12×8
6
96
7.5
4
40GDL6-12×9
6
108
7.5
4
40GDL6-12×10
6
120
7.5
4
40GDL6-12×11
6
132
7.5
5.5
40GDL6-12×12
6
144
7.5
5.5
50GDL12-15×2
12
30
7
2.2
50GDL12-15×3
12
45
7
3
50GDL12-15×4
12
60
7
4
50GDL12-15×5
12
75
7
5.5
50GDL12-15×6
12
90
7
5.5
50GDL12-15×7
12
105
7
7.5
50GDL12-15×8
12
120
7
7.5
50GDL12-15×9
12
135
7
11
50GDL12-15×10
12
150
7
11
50GDL18-15×2
18
30
7
3
50GDL18-15×3
18
45
7
4
50GDL18-15×4
18
60
7
5.5
50GDL18-15×5
18
75
7
7.5
50GDL18-15×6
18
90
7
7.5
50GDL18-15×7
18
105
7
11
50GDL18-15×8
18
120
7
11
50GDL18-15×9
18
135
7
15
50GDL18-15×10
18
150
7
15
65GDL24-12×2
24
24
6
3
65GDL24-12×3
24
36
6
4
65GDL24-12×4
24
48
6
5.5
65GDL24-12×5
24
60
6
7.5
65GDL24-12×6
24
72
6
7.511
65GDL24-12×7
24
84
6
11
65GDL24-12×8
24
96
6
11
65GDL24-12×9
24
108
6
15
65GDL24-12×10
24
120
6
15
80GDL36-12×2
36
24
5.5
4
80GDL36-12×3
36
36
5.5
5.5
80GDL36-12×4
36
48
5.5
7.5
80GDL36-12×5
36
60
5.5
11
80GDL36-12×6
36
72
5.5
11
80GDL36-12×7
36
84
5.5
15
80GDL36-12×8
36
96
5.5
15
80GDL36-12×9
36
108
5.5
18.5
80GDL36-12×10
36
120
5.5
18.5
80GDL54-14×2
54
28
5
7.5
80GDL54-14×3
54
42
5
11
80GDL54-14×4
54
56
5
15
80GDL54-14×5
54
70
5
18.5
80GDL54-14×6
54
84
5
18.5
80GDL54-14×7
72
98
5
22
100GDL72-14×2
72
28
4.5
11
100GDL72-14×3
72
42
4.5
15
100GDL72-14×4
72
56
4.5
18.5
100GDL72-14×5
72
70
4.5
22
100GDL72-14×6
72
84
4.5
30
100GDL72-14×7
72
98
4.5
30

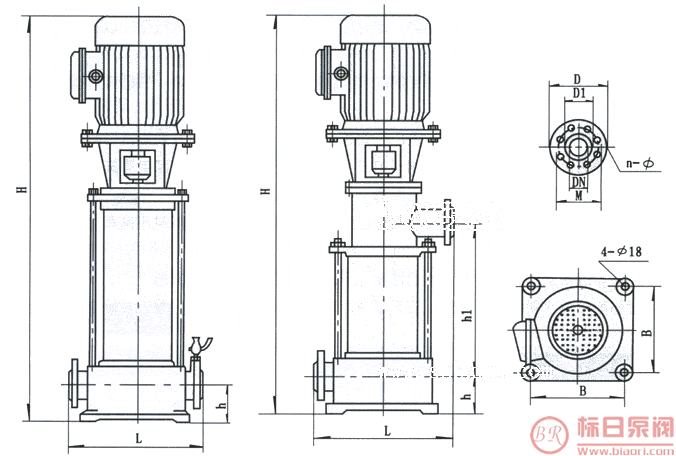

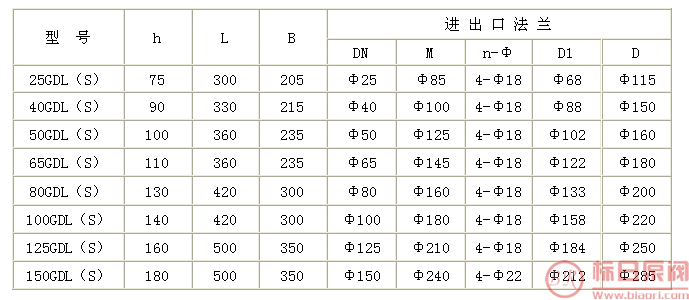

五、标日牌GDL型立式多级管道离心泵外形安装尺寸图：
