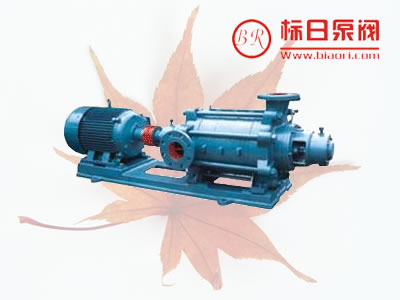

一、产品概述:

    标日牌TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。
本系列泵由于采用了优秀的水力模型及低转速电机,因而具有高效节能、运行平稳、噪音低、振动小等优点,同时,易损件寿命成倍增长大大延长了泵的使用寿命。



二、应用范围:

主要适用于城市高层建筑给排水及消防用水、工厂、矿山给排水、远距离输水、生产工艺循环中用水、暖通空调循环、生活用水等多种用途。

三、工作条件:
1、适合于输送渭水及物理化学性质类似于清水的物质,真固体不溶物体积不超过单位体积0.1%,粒度≤2mm;
2、介质温度:-15℃~80℃;
3、工作压力:系统压力≤3.0MPa;即:系统压力=入口压力十泵工作时的压力≤3.0MPa;
4、周围环境的温度应低于40℃,相对湿度应不超过95%;
5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。
注:如介质带有细小颗粒或真强腐蚀性时,请在订货时说明,以便提供更为可靠之产品。



四、上海标日泵阀制造有限公司TSWA型卧式多级离心泵参数:

型号
级数
流量Q
扬程H
m
电机功率
KW
真穿梭吸程
HS米
m3/h
L/S
50TSWA
2
18
5
18.4
2.2
7.2
3
27.6
3
4
36.8
4
5
46
5.5
6
55.2
5.5
7
64.4
7.5
8
73.6
7.5
9
82.8
7.5
75TSWA
2
36
10
23
5.5
7.2
3
34.5
7.5
4
46
11
5
57.5
11
6
69
15
7
80.5
15
8
92
18.5
9
103.5
18.5
100TSWA
2
69
19.2
31.2
11
7
3
46.8
15
4
62.4
22
5
78
30
6
93.6
30
7
109.2
37
8
124.8
45
9
140.4
45
125TSWA
2
90
25
43.2
22
6.8
3
64.8
30
4
86.4
45
5
108
55
6
129.6
75
7
151.2
75
8
172.8
90
9
194.4
90
150TSWA
2
155
43
60
45
7.7
3
90
75
4
120
90
5
150
110
6
180
132
7
210
155
8
240
180
9
270
180

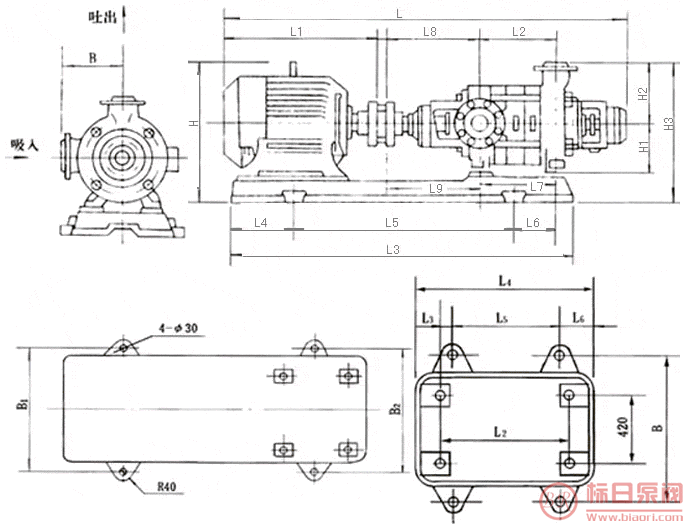

五、标日牌TSWA型卧式多级离心泵外形安装尺寸图:



六、标日牌TSWA型卧式多级离心泵外形安装尺寸表:
