标日316L气动隔膜泵产品概述:
      QBY3气动隔膜泵是我公司开发的第三代气动隔膜泵,具有质量可靠使用寿命长、噪音底、震动小、永不死机、做工精细等六大优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

标日316L第三代气动隔膜泵的优势:
1、不需灌引水,吸程高达5米,扬程达70米,出口压力≧7bar
2、流动宽敞,通过性能好,允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)
4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠
6、可以浸没在介质中工作
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无



产品用途:
1、 吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等。
2、 泵吸油漆、树胶、颜料。
3、 粘合剂和胶水等全部钟类可用泵吸取。
4、 各种瓦、瓷、砖器及陶器釉浆。
5、 油井钻好后,用泵吸沉积物及灌浆。
6、 泵吸各种污水。
7、 泵吸各种乳剂和填料。
8、 用泵为油轮、驳船清仓吸取仓内污水。
9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、炕道、隧道、选矿、矿渣中的积水。
11、泵吸水泥灌浆及灰浆、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体
15、各种高温液体最高可耐150℃
16、作为各种固液分离设备的前级送压装置。

须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点;

■气动隔膜泵的工作原理图
undefined
  第三代气动隔膜泵性能参数
型号
最大流量
(L/min)
最大
扬程
(m)
最大
吸程
(m)
工作压力
(kg)
口径
(mm)
入气
口径
(in)
最大通过颗粒直径
(mm)
耗气量
(m³/min)
最小配用空压机功率
(kw)
QBY3-10
17
70
3
7
10
1/4
1.5
0.2
3
QBY3-15
17
70
3
7
15
1/4
1.5
0.2
3
QBY3-20
50
70
4
7
20
1/4
2.5
0.36
3
QBY3-25
50
70
4
7
25
1/4
2.5
0.36
3
QBY3-25A
100
80
5
8.3
25
1/2
3
0.67
5.5
QBY3-32
150
80
5
8.3
32
1/2
4
0.67
5.5
QBY3-40
150
80
5
8.3
40
1/2
4
0.67
5.5
QBY3-50
340
80
5
8.3
50
1/2
5
0.9
7.5
QBY3-65
340
80
5
8.3
65
1/2
5
0.9
7.5
QBY3-80
570
80
5
8.3
80
1/2
6
1.5~2.0
11~15
QBY3-100
570
80
5
8.3
100
1/2
6
1.5~2.0
11~15
QBY3-125
1000
80
5
8.3
125
3/4
10
5
18.5
QBY3-150
1000
80
5
8.3
150
3/4
10
5
18.5

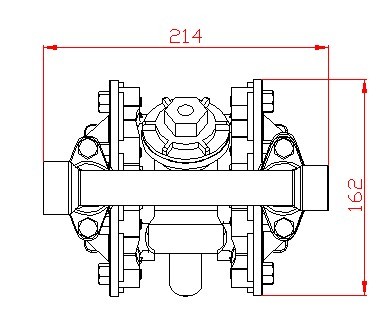

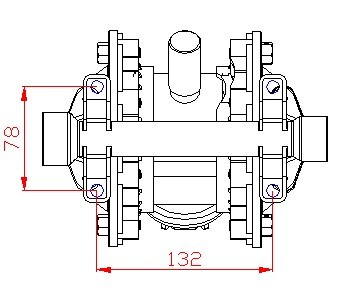

外型安装尺寸图



上海标日水泵根据客户要求选型并提供优质的售后服务,今天参数尺寸请来电咨询021-63178617 4008202556
