一、泵的结构特点:

    泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。这是国际上通用的一种结构形式。



二、泵的旋转方向:

    泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。



三、泵的轴封型式:

    填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。IH型化工泵输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为20℃~+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。



四、IH型系列泵的性能范围:

流量Q:6.3~400m3/h 扬程H:5~132m

转速n:2900、1450r/min 配带功率:0.55~110KW

进口直径:50~200mm 最高工作压力:1.6Mpa

IH型系列泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。



五、上海标日泵阀制造有限公司IH系列单级离心泵参数:

型号
转速 n
流量 Q
扬程 H
效率 η
功率 P
必需汽蚀余量(NPSH)r
(r/min)

(m3/h)
(L/S)
(m)

(%)

轴功率
电机功率
(m)

(KW)
IH50-32-125
2900
12.5
3.47
20
51
1.33
2.2
2
1450
6.3
1.75
5
45
0.19
0.55
2
IH50-32-125A
2900
11.3
3.14
16.4
50
1.01
1.5
2
1450
5.7
1.58
4.1
43
0.15
0.55
2
IH50-32-160
2900
12.5
3.47
32
46
2.37
3
2
1450
6.3
1.75
8
40
0.34
0.55
2
IH50-32-160A
2900
11.3
3.14
26.4
44
1.85
3
2
1450
5.7
1.58
6.6
37.1
0.28
0.55
2
IH50-32-200
2900
12.5
3.47
50
39
4.36
5.5
2
1450
6.3
1.75
12.5
33
0.65
1.1
2
IH50-32-200A
2900
11.3
3.14
41
38
3.24
4
2
1450
5.7
1.58
10.3
31
0.52
0.75
2
IH50-32-250
2900
12.5
3.47
80
33
8.25
11
2
1450
6.3
1.75
20
27
1.27
2.2
2
IH50-32-250A
2900
11.7
3.25
70
32
6.97
11
2
1450
5.9
1.64
17.5
25
1.25
1.5
2
IH50-32-250B
2900
11
3.06
62
30
6.19
7.5
2
IH65-50-125
2900
25
6.94
20
62
2.2
3
2
1450
12.5
3.47
5
55
0.31
0.55
2
IH65-50-125A
2900
22.7
6.31
16.5
61
1.67
2.2
2
1450
11.3
3.14
4.1
54
0.23
0.55
2
IH65-50-160
2900
25
6.94
32
57
3.82
5.5
2
1450
12.5
3.47
8
51
0.53
0.75
2
IH65-50-160A
2900
22.7
6.31
26.5
56
2.93
4
2
1450
11.3
3.14
6.6
49.6
0.41
0.55
2
IH65-40-200
2900
25
6.94
50
52
6.55
11
2
1450
12.5
3.47
12.5
46
0.93
1.5
2
IH65-40-200A
2900
22.7
6.31
41
50
5.07
7.5
2
1450
11.3
3.14
10.3
44
0.72
1.1
2
IH65-40-250
2900
25
6.94
80
46
11.84
15
2
1450
12.5
3.47
20
39
1.75
3
2
IH65-40-250A
2900
23.4
6.5
74.8
45
10.6
15
2
1450
11.7
3.25
17.5
37.9
1.47
2.2
2
IH65-40-250B
2900
22
6.11
61.8
44
8.42
11
2
IH65-40-315
2900
25
6.94
125
39
21.8
30
2
1450
12.5
3.47
32
33
3.3
5.5
2
IH65-40-315A
2900
23.4
6.5
109.5
38
18.36
30
2
1450
11.7
3.25
28
33
2.71
4
2
IH65-40-315B
2900
22
6.11
96.5
37
15.63
22
2
IH80-65-125
2900
50
13.89
20
69
3.95
5.5
3
1450
25
6.94
5
64
0.53
0.75
2.5
IH80-65-125A
2900
45.3
12.58
16.5
67
3.04
4
3
1450
22.7
6.31
4.1
62
0.41
0.55
2.5
IH80-65-160
2900
50
13.89
32
67
6.51
11
2.3
1450
25
6.94
8
62
0.88
1.5
2.3
IH80-65-160A
2900
45.3
12.58
26.4
65
5.02
7.5
2.3
1450
22.7
6.31
6.6
60
0.68
1.1
2.3
IH80-50-200
2900
50
13.89
50
63
10.81
15
2.5
1450
25
6.94
12.5
57
1.49
2.2
2
IH80-50-200A
2900
45.3
12.58
41
61
8.29
11
2.5
1450
22.7
6.31
10.3
56.1
1.14
2.2
2
IH80-50-250
2900
50
13.89
80
53
20.57
30
2.5
1450
25
6.94
20
50
2.72
5.5
2
IH80-50-250A
2900
45.3
12.58
65.7
52
15.61
22
2.5
1450
22.7
6.31
16.4
49
2.07
3
2
IH80-50-315
2900
50
13.89
125
50
34.1
45
2.5
1450
25
6.94
32
48
4.54
7.5
2.5
IH80-50-315A
2900
45.3
12.58
102.6
48
26.4
37
2.5
1450
22.7
6.31
25.7
46
3.46
5.5
2.5
IH100-80-125
2900
100
27.78
20
73
7.47
11
4.2
1450
50
13.89
5
69
0.99
1.5
3.4
IH100-80-125A
2900
91.8
25.5
16.8
71
5.92
7.5
4.2
1450
45.9
12.75
4.2
67
0.78
1.1
3.4
IH100-80-160
2900
100
27.78
32
73
11.9
15
4.3
1450
50
13.89
8
68
1.58
2.2
3.4
IH100-80-160A
2900
91
25.28
26.5
71
9.25
15
4.3
1450
45.5
12.64
6.6
67
1.22
1.5
3.4
IH100-65-200
2900
100
27.78
50
72
18.92
22
3.9
1450
50
13.89
12.5
68
2.5
3
2.5
IH100-65-200A
2900
91
25.28
41.5
70
14.7
18.5
3.9
1450
45.5
12.64
10.3
66
1.93
3
2.5
IH100-65-250
2900
100
27.78
80
68
32.06
37
3.6
1450
50
13.89
20
63
4.33
5.5
2.5
IH100-65-250A
2900
93.5
25.97
70
65
27.44
37
3.6
1450
45.5
12.64
17.4
61
3.53
5.5
2.5
IH100-65-250B
2900
87.8
24.39
61.7
64
23.1
30
3.6
IH100-65-315
2900
100
27.78
125
62
54.94
75
3.2
1450
50
13.89
32
58
7.52
11
2
IH100-65-315A
2900
93.5
25.97
109
61
45.53
75
3.2
1450
46.5
12.92
28
56
6.33
11
2
IH100-65-315B
2900
88
24.44
97
60
38.77
55
3.2
IH125-100-200
2900
200
55.56
50
77
35.39
45
5
1450
100
27.78
12.5
73
4.66
7.5
2.9
IH125-100-200A
2900
182
50.56
41.4
75
27.38
37
5
1450
91
25.28
10.3
71
3.6
5.5
2.9
IH125-100-250
2900
200
55.56
80
75
58.13
75
4.5
1450
100
27.78
20
72
7.56
11
2.3
IH125-100-250A
2900
186.5
51.81
69.5
73
48.35
75
4.5
1450
93
25.83
17.4
70
6.29
11
2.3
IH125-100-250B
2900
175.5
48.75
61.5
71
41.42
55
4.5
IH125-100-315
2900
200
55.6
125
72
94.62
110
4.5
1450
100
27.8
32
65
13.42
22
2.5
IH125-100-315A
2900
186.5
51.81
108.7
71
77.81
90
4.5
1450
93
25.83
27.2
64
10.77
15
2.5
IH125-10-400
1450
100
27.78
50
55
24.77
30
2.5
IH125-100-400A
1450
93
25.83
43.2
54
20.27
30
2.5
IH150-125-250
1450
200
55.56
20
77
14.16
18.5
2.8
IH150-125-250A
1450
182
50.56
16.5
75
10.91
15
2.8
IH150-125-315
1450
200
55.6
32
75
23.25
30
2.8
IH150-125-315A
1450
182
50.56
25.5
73
17.32
22
2.8
IH150-125-315B
1450
165
45.83
22
72
13.74
18.5
2.8
IH150-125-400
1450
200
55.56
50
70
38.93
55
2.5
IH150-125-400A
1450
182
50.56
41
68
29.94
37
2.5
IH150-125-400B
1450
165
45.83
34
67
22.82
30
2.5
IH200-150-250
1450
400
111.11
20
79
27.59
37
2.8
IH200-150-250A
1450
363
100.83
16.5
79
20.66
30
2.8
IH200-150-315
1450
400
111.11
32
79
44.15
55
3.5
IH200-150-315A
1450
363
100.84
25.5
77
32.76
45
3.5
IH200-150-315B
1450
329
91.39
21.6
76
25.48
37
3.5
IH200-150-400
1450
400
111.11
50
78
69.87
90
3.5
IH200-150-400A
1450
363
100.83
41
76
53.36
75
3.5
IH200-150-400B
1450
329
91.39
33.8
75
40.4
55
3.5

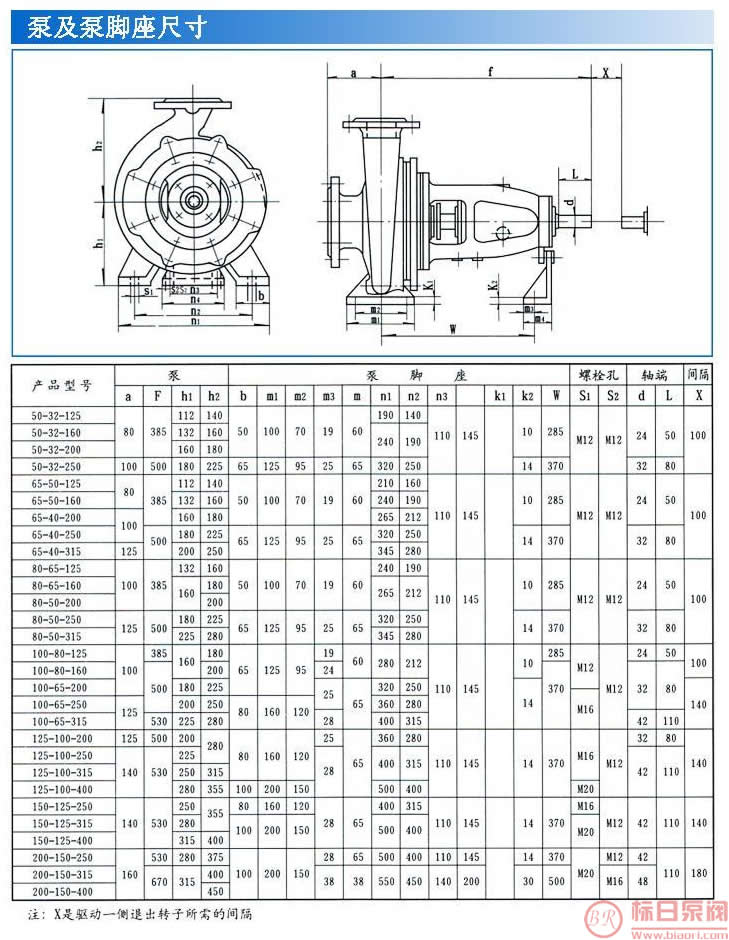

六、标日牌IH型单级离心泵安装尺寸:
